SIMULADOR DE LÍNEA DE TRANSMISIÓN

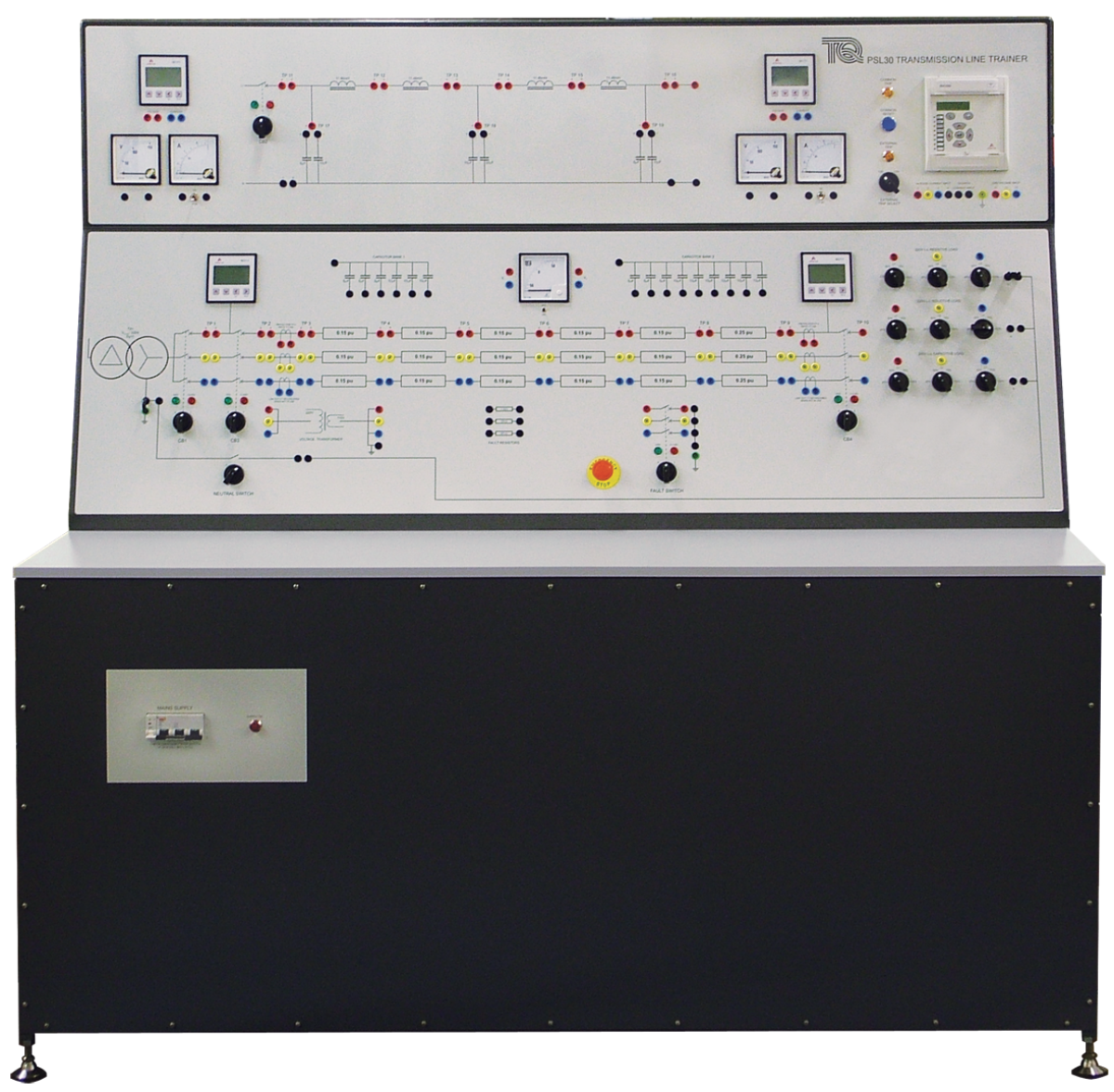

El simulador de línea de transmisión investiga las líneas de transmisión monofásicas y trifásicas. Las líneas de transmisión simuladas configurables permiten estudios realistas de líneas de transmisión de corto, mediano y largo recorrido bajo condiciones variables de carga y factor de potencia, así como con fallas insertadas. La consola se divide en dos paneles de control, cada uno con diagramas de imitación detallados. El panel superior tiene un circuito equivalente de línea de transmisión de fase única, y el panel inferior una línea de transmisión trifásica. Las líneas pueden cargarse con las cargas resistivas, capacitivas e inductivas incluidas. Los efectos pueden ser monitoreados por instrumentos en los extremos de envío y recepción, de las líneas de transmisión. La línea de transmisión monofásica incluye un conjunto de impedancias inductivas conectadas en serie. Los puntos de contacto permiten al usuario:

• Cambiar la longitud de la línea simulada;
• Establecer métodos de perfil de pérdidas 'Pi' o 'Tee' utilizando diferentes valores de capacitancia; y
• Controlar el voltaje, la corriente y la potencia en cualquier punto de la línea.

La línea de transmisión trifásica se divide en seis secciones representadas en valores "por unidad". Las instalaciones incluyen:

• Funcionamiento con cargas RLC (resistentes, inductivas y capacitivas) variables o desequilibradas
• Neutralización seleccionable
• Provisión para variar los parámetros de longitud

Un interruptor de aplicación de falla y resistencias de falla a tierra, permiten estudios de corrientes de falla a tierra y el funcionamiento de relés de sensibilidad variable. Para pruebas de protección, los transformadores de corriente (TC) de los circuitos de prueba, se conectan al relé de protección montado en el panel de control. El usuario conecta y configura el relé de protección para detectar corrientes de línea y de tierra. El relé también monitorea y mide eventos de falla y perturbaciones para el análisis de fallas. El usuario configura el relé desde su panel de control local o mediante un enlace de cable a una computadora y un software apropiados (incluidos). Cuando ocurre un fallo en el circuito, el relé abre disyuntores en los circuitos de prueba. Los interruptores automáticos también incluyen interruptores manuales y lámparas. Las lámparas indican si los interruptores están abiertos o cerrados. Se suministra con el equipo, un conjunto de cables blindados para que el usuario conecte los circuitos de prueba juntos. La unidad incluye un interruptor de emergencia, un aislador de red y fusibles de protección. Se suministra con una guía de usuario completa que incluye descripciones de equipos, teoría y experimentos. Además, la estructura abierta y flexible del equipo lo hace ideal para proyectos de estudiantes y para conferencistas, para crear sus propios experimentos.
