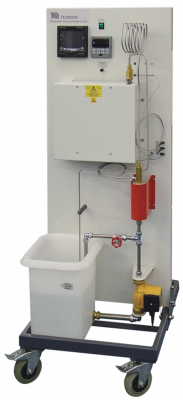

SISTEMA DE ENTRENAMIENTO EN LOS PROCESOS DE TEMPERATURA

El Sistema de Entrenamiento de Procesos de Temperatura es una unidad compacta y móvil para una amplia gama de experimentos en control de temperatura. Da a los estudiantes una mayor comprensión de la estabilidad de los sistemas de control simple. La unidad autónoma puede realizar muchos experimentos, pero también puede conectarse al Sistema de Control de Computadora TE3300 / 06 (opcional), para el control distribuido. Las principales partes del Sistema de Entrenamiento de Procesos de Temperatura son:

• Controlador industrial con función de autoajuste
• Grabadora de dos canales
• Intercambiador de calor y ventilador
• Transmisor de temperatura
• Termopares
• Bobina de retardo
• Calentador en línea
• Bomba de tres velocidades
• Depósito

Para realizar experimentos, los estudiantes llenan el depósito con agua limpia y ceban el sistema. A continuación, configuran el controlador para regular la potencia del calentador en línea y así controlar la temperatura del agua, en cualquiera de los tres lugares. El intercambiador de calor elimina el calor del agua, para dar experimentos más rápidos. Los termopares (seleccionados mediante un conmutador de tres vías), proporcionan retroalimentación al controlador. Para una experiencia realista, el equipo cuenta con instrumentación estándar industrial y sus piezas. El aparato incluye una válvula de compuerta que funciona como una derivación de flujo. Un registrador gráfico muestra y registra los cambios de la variable de proceso (temperatura) y la salida del controlador.
