EXPERIMENTO DE CONDUCCIÓN DE CALOR RADIAL

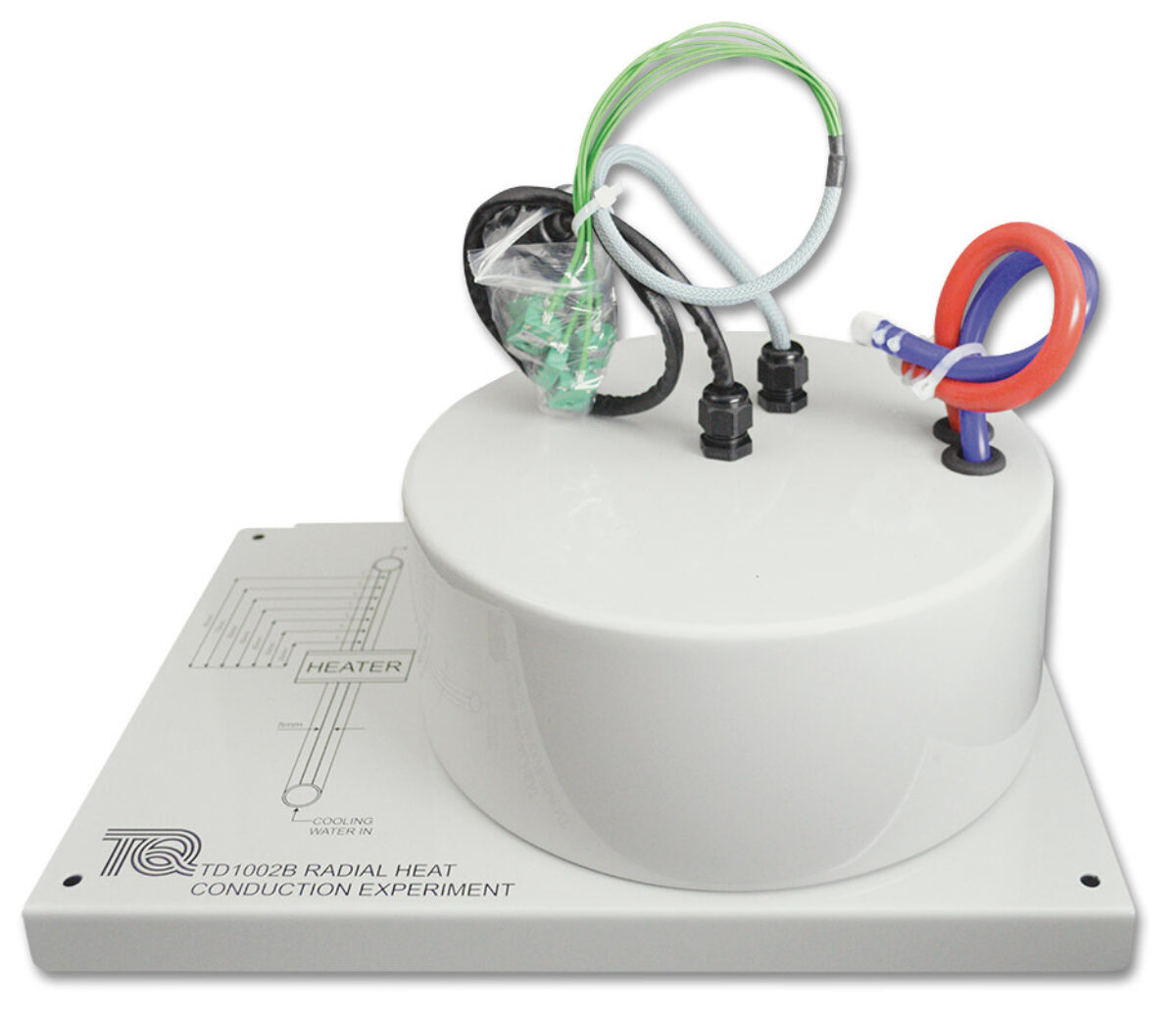

Este experimento tiene un disco de latón sólido con un calentador eléctrico (fuente de calor), en su centro y un tubo circular de refrigeración de sección transversal (disipador de calor) alrededor de su circunferencia. Se monta en una placa base con un esquema claro del diseño del experimento. El calentador eléctrico y los termopares se conectan a las tomas de la Unidad Base de Experimentos de Transferencia de Calor, que también suministra la alimentación y drenaje de agua fría para el disipador de calor. Los estudiantes activan el flujo de agua de refrigeración y ajustan la potencia del calentador, hasta que el experimento alcance el equilibrio. A radios igualmente espaciados en el disco, siete termopares miden la temperatura, a medida que el calor se dirige radialmente hacia fuera, desde el calentador. El aislamiento alrededor del disco reduce la pérdida de calor por convección y radiación, de modo que los resultados deben coincidir con la teoría para la simple conducción radial únicamente.
