EFECTO PELTIER Y SEEBECK

EFECTO PELTIER Y SEEBECK

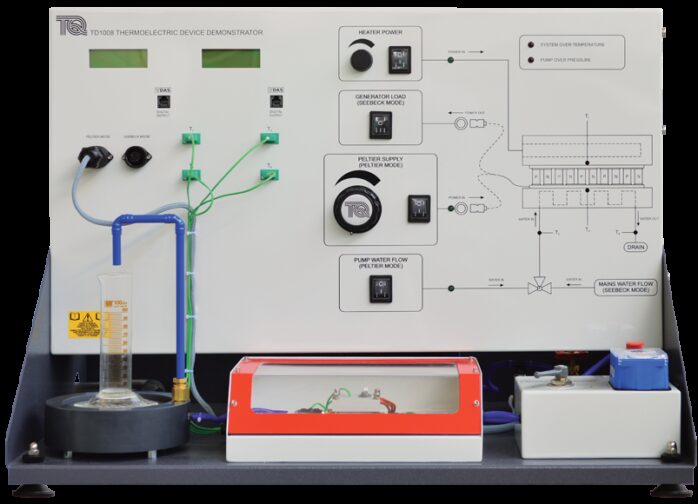

La creciente necesidad de equipos eléctricos más pequeños y más portátiles ha producido la necesidad de un bajo mantenimiento, un enfriamiento más pequeño y más portátil. Para satisfacer esta necesidad, los fabricantes ahora utilizan dispositivos termoeléctricos de estado sólido en computadoras, refrigeradores portátiles y cajas frías. El Dispositivo de Demostración de Dispositivos Termoeléctricos de TecQuipment, muestra cómo uno de estos dispositivos funciona y prueba su rendimiento cuando se conecta en una selección de dos modos:

• Calor de electricidad para la generación de energía, cuando se utiliza en el modo Seebeck - a menudo utilizado para la generación termoeléctrica y con el acrónimo " TEG”.
• Como bomba de calor eléctricamente energizada, cuando se utiliza en el modo Peltier. A menudo se utiliza en el enfriamiento termoeléctrico y se le da el acrónimo 'TEC'.

Los estudiantes aprenden a analizar su desempeño en ambos modos, analizando varios factores, incluyendo el coeficiente de desempeño (COP) y el balance de energía. Para las pruebas Seebeck, el equipo utiliza una fuente externa de agua fría y un calentador eléctrico de potencia variable, para crear una diferencia de temperatura a través del dispositivo. El dispositivo entonces convierte esto en una diferencia de potencial eléctrico (voltaje). Un interruptor permite pruebas con y sin carga eléctrica. La carga permite que la potencia generada fluya y se mida para un rango de gradientes de temperatura aplicados. Para las pruebas Peltier también se utiliza el calentador eléctrico, pero con un pequeño tanque de almacenamiento de agua y una bomba de agua, creando un suministro de agua estable y de un flujo fijo. Una fuente de voltaje variable controla la energía eléctrica en el dispositivo. Un recipiente calibrado permite a los estudiantes medir el flujo de agua fijo con precisión, para el cálculo del calor bombeado en el lado "frío" del dispositivo. Esto permite evaluar el rendimiento del dispositivo en un rango de gradientes de temperatura y entradas de energía eléctrica. Una válvula accionada manualmente permite al usuario cambiar la fuente de agua, sin necesidad de volver a conectar las tuberías. Los estudiantes no necesitan herramientas para hacer los experimentos. Los termopares miden temperaturas cercanas a la superficie del dispositivo y a las entradas y salidas del circuito de agua. Las pantallas digitales de varias líneas muestran todas las temperaturas y medidas eléctricas alrededor del dispositivo, tales como: el voltaje, la corriente y la potencia. El panel de control del equipo incluye un diagrama esquemático del dispositivo. Y un protector transparente cubre el dispositivo. Estos permiten a los estudiantes comprender la construcción del dispositivo y ver la formación de heladas en las demostraciones de enfriamiento simples (determinadas por las condiciones locales). Usted puede hacer pruebas con o sin una computadora conectada. Sin embargo, para pruebas más rápidas con una grabación más sencilla de los resultados, TecQuipment puede suministrar el Sistema Versátil de Adquisición de Datos (VDAS®) opcional. Esto proporciona una captura precisa de datos en tiempo real, monitoreo y visualización, cálculo y gráficos de todas las lecturas importantes en una computadora.
