LABORATORIO DE MATERIALES CON CAPTURA DE DATOS

LABORATORIO DE MATERIALES CON CAPTURA DE DATOS

Una máquina de prueba de dureza hidráulica y de dureza Brinell. La máquina prueba cualquier muestra de varios materiales de forma conveniente. El material no debe exceder la resistencia máxima o los límites de dureza (ver 'especificaciones'). TecQuipment también suministra muestras de prueba de bajo costo adicionales (disponibles por separado). Las partes principales del equipo son:

• Un marco de carga
• Una pantalla con pantalla digital de fuerza (carga)
• Un penetrador de bola para las pruebas de dureza Brinell.
• Un extensómetro con pantalla digital para pruebas de tracción

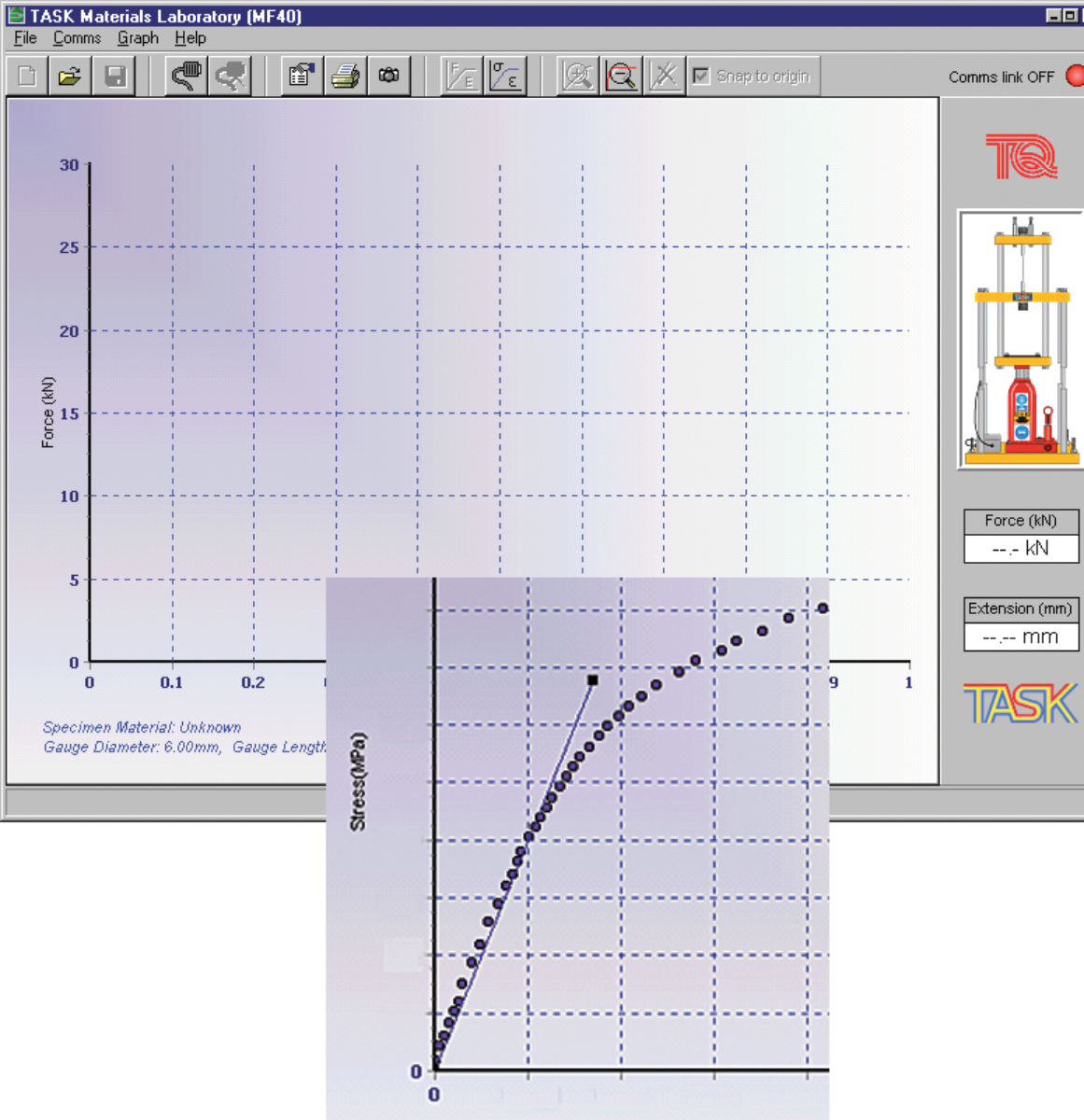

Pernos para colocar el marco de carga a un banco (plantilla incluida). Para aplicar cargas, los estudiantes bombean con un mango conectado a un émbolo o ariete hidráulico. La unidad de visualización muestra la fuerza y funciona como una interfaz para enviar datos a una computadora apropiada. El extensómetro tiene una pantalla digital de extensión y se conecta a la unidad de visualización para la captura de datos. Se incluye el software MF40 de TecQuipment, para permitir a los estudiantes usar el equipo con una computadora (computadora no incluida). El software registra los datos y produce gráficos detallados de la fuerza contra el alargamiento y el esfuerzo contra la deformación. Normalmente los estudiantes trabajarán en grupos pequeños, con un estudiante trabajando el ariete hidráulico, mientras que los otros toman nota de las lecturas o utilizan el software. Para hacer una prueba de dureza, los estudiantes ponen una muestra para dureza, en una platina y lo bloquean con una guarda en su posición. Aplican una carga conveniente con el penetrador de bola y miden la impresión en la muestra. A continuación, utilizan una ecuación para calcular la dureza Brinell. Para hacer una prueba de tracción, los estudiantes ajustan una muestra a la máquina, sujetan el extensómetro a la muestra y colocan a cero la unidad de visualización y el extensómetro. A continuación, bloquean la guarda y aplican cargas, tomando varias lecturas, hasta que la muestra se rompe. Los estudiantes usan los resultados para hallar la resistencia máxima a la tracción, el esfuerzo de prueba y el módulo de Young del material. El Laboratorio de Materiales viene con una guía del maestro que muestra los métodos del experimento, información, referencias y consejos. Una guía de estudiantes muestra a los alumnos cómo hacer los experimentos.
