COLECTOR DE ENERGÍA SOLAR TÉRMICA DE PLACA PLANA

COLECTOR DE ENERGÍA SOLAR TÉRMICA DE PLACA PLANA

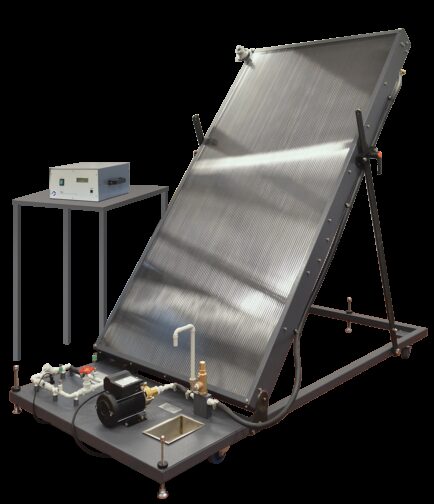

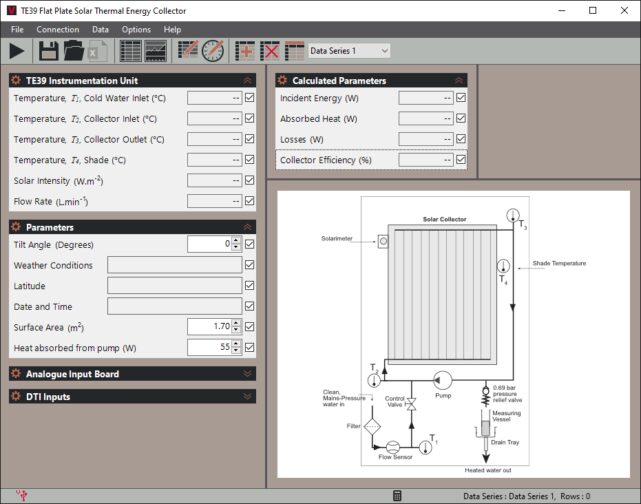

Este equipo muestra cómo funciona un colector de energía solar de placa plana. Permite a los estudiantes a medir y encontrar la eficiencia y las pérdidas de calor de una placa plana del colector de energía solar. El colector tiene un panel diseñado y construido para la calidad y la confiabilidad. El panel tiene una hoja de metal absorbente de chapa fina, respaldado por tubos ascendentes y material aislante para reducir la pérdida de calor en la parte trasera. Una caja con una cubierta transparente encierra el panel, formando el colector. Un armazón móvil robusto soporta el colector. Para permitir a los usuarios ajustar su ángulo, el armazón tiene una bisagra. El agua fría de la red entra en el colector. La energía de la luz solar calienta el agua en el colector. El agua caliente vuelve a una bomba que mezcla el agua caliente con el agua fría entrante. Una válvula sensible a la presión permite que el agua caliente salga del equipo, a la misma velocidad que la entrada de agua fría. Un transductor de flujo mide el caudal del agua y un solarímetro (o piranómetro), mide la radiación incidente. Los termopares miden la temperatura del agua en todos los puntos importantes, y la temperatura de la pantalla. La unidad de instrumentación separada, muestra las temperaturas de los termopares, el caudal y la intensidad de la radiación. Incluye un interruptor para controlar la bomba y un conector para la conexión a la VDAS® opcional de TecQuipment. Para pruebas rápidas y fiables, TecQuipment puede suministrar el VDAS® opcional (Sistema Versátil de Adquisición de Datos). VDAS® proporciona una captura de datos en tiempo real, monitoreo y visualización, cálculo y gráficos de todas las lecturas importantes en una computadora. Para comparar las eficiencias, el Colector de Energía Solar de Placa Plana es un compañero ideal para el Colector de Enfoque de Energía Solar TecQuipment (TE38).
