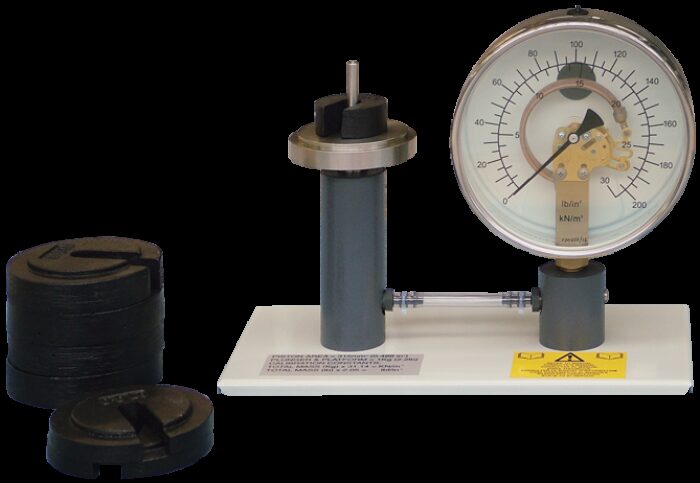

Muchas aplicaciones de Ingeniería utilizan el medidor de Bourdon. La Calibración de TecQuipment es un experimento del calibrador de presión, que permite a los alumnos estudiar la teoría del tubo de Bourdon. Ellos ven el mecanismo de trabajo, calibran el medidor y comparan los resultados teóricos con los resultados del experimento. El aparato es un medidor de Bourdon conectado a un probador de peso muerto. El medidor de Bourdon tiene un dial transparente que permite a los estudiantes ver el mecanismo de trabajo. El mecanismo es un tubo de pared delgada con una sección transversal ovalada, doblado en un arco. Un extremo del tubo se mantiene rígido. Este extremo admite la presión. El otro extremo del tubo, conectado a un dial y a un mecanismo de puntero, que se mueve libremente. Cuando la presión en el tubo aumenta, se intenta enderezar y así mueve el puntero en una cantidad proporcional al aumento de presión. Para calibrar el calibrador, los estudiantes agregan pesos a una plataforma en un probador de peso muerto. Los pesos ponen una fuerza conocida sobre un pistón. El pistón tiene un área conocida, por lo que los estudiantes pueden calcular la presión. Un tubo flexible que contiene agua transfiere la presión sobre el pistón al tubo de Bourdon. Los estudiantes agregan los pesos en incrementos, registrando lecturas de presión del calibrador en cada incremento. A continuación, eliminan los pesos y registran las lecturas de calibración. Mediante la elaboración de resultados teóricos pueden trabajar buscando el error de calibración y discutir sus posibles causas.
